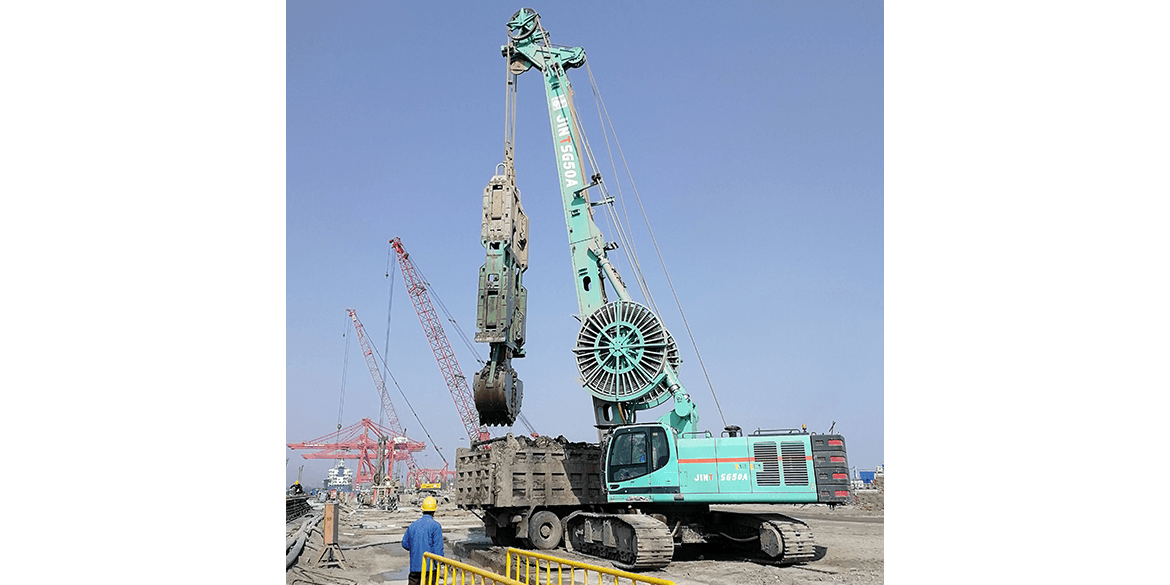

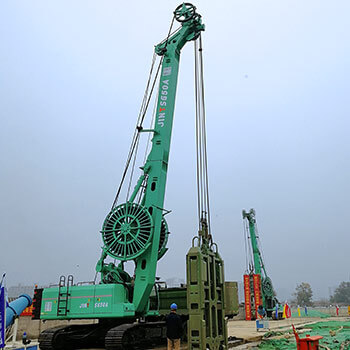

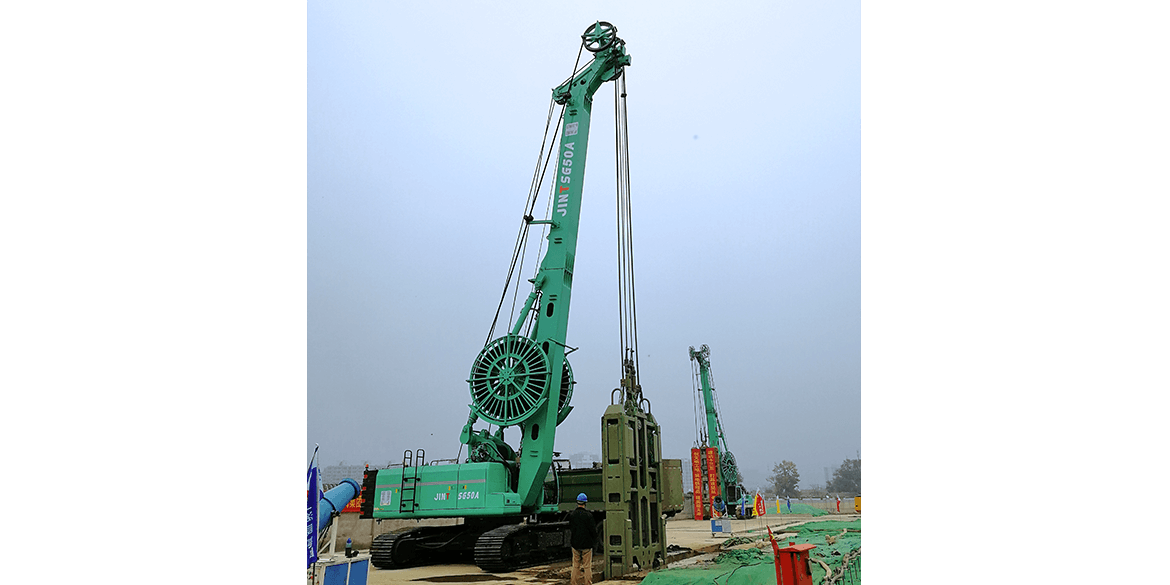

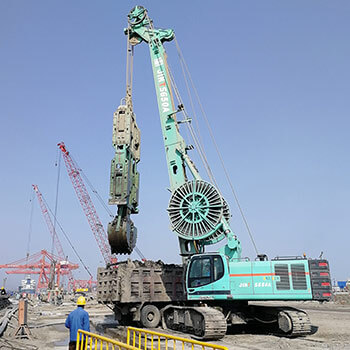

SG50A
Diaphragm Wall GrabSG50A
Wall width
0.3-1.5 m
1-5 ft
Wall depth
75 m
246 ft
Max extraction force
500 kN
112404 lbf
Single line pull
2×250 kN
450×45050 lbf
Hydraulic system pressure
33 MPa
4786 psi
Hydraulic system flow
2×380 L/min
1×100 gal/min
Frame weight
14-25 t
30865-55116 lb
Machine weight(without shovel)
72 t
158733 lb
Working height
18380 mm
60'4"
Max lifting height
4500-5500 mm
14'9"-18'1"
Overall crawler length
5820 mm
19'1"
Distance between center frame and swing center
4675-5345 mm
15'4"-17'6"
Swing radius of rearend
4390 mm
14'5"
Engine
QSM11-Tier3
Max speed
1900 rpm
Rated output
266 kW
357 hp
Undercarriage Model
JT80
Outer distance of crawler
3300-4400 mm
10'10"-14'5"
Track shoe width
800 mm
2'7"
Traction force
580 kN
130389 lbf
Travel speed
1.5 km/h
1 mph
